Kegel-/Konuspressverband - Berechnungstool
Dieses Maschinenbau Berechnungstool auf Excel-Basis berechnet die Axiale Einpresskraft, die Fugenpressung bei automatisch berechneten (gegebener) Axialkraft und die Anziehdrehmomente der Verschraubung.
Kegel-/Konus Verbindung:
Kegelverbindung werden zum Befestigen z.B. von Rad-, Scheiben- und Kupplungsnaben vorwiegend auf Wellenenden, von Werkzeugen(z.B. Bohrern) in Arbeitsspindeln und von Wälzlagern (mit Spann- oder Abziehhülsen) auf Wellen verwendet.
Vorteile:
- Genauer zentrierter Sitz.
- Hohe Laufruhe und Laufgenauigkeit.
Nachteile:
- Axiales Verschieben oder Nachstellen.
Es werden folgende Aufgaben berechnet:
1. Axiale Einpresskraft Fe2. Fugenpressung PF3. Anziehdrehmoment MA

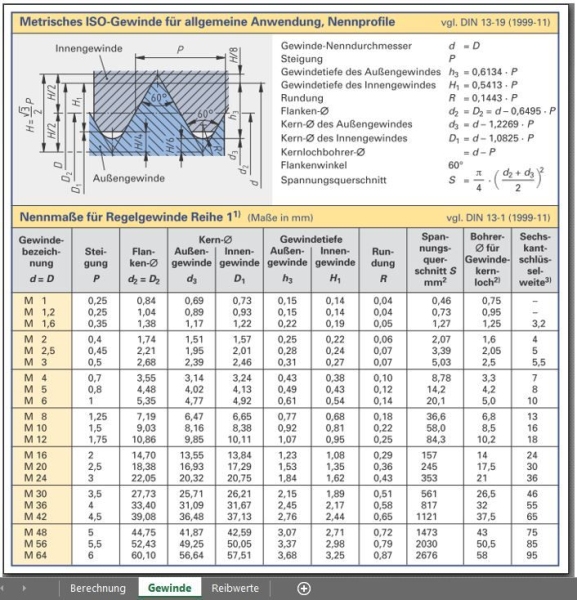

Dazu müssen die grünen Eingabefelder ausgefüllt werden. Des Weiteren erhält man in den Mappen Gewinde und Reibwerte weitere Informationen um diese in der Berechnung einzutragen. Durch die angezeigten Formelsammlungen, sehen Sie die dafür hinterlegten Excel Formeln von diesem Tool. Diese Formeln stammen aus dem Maschinenbau. Alle Angaben und Berechnungen bzw. Ergebnisse sind ohne Gewähr.
Durch einige Skizzendarstellungen, findet man sich recht schnell und gut durch dieses Excel Berechnungstool.Ein kleines aber sehr hilfreiches Zusatztool für den Maschinenbau.
Weitere Produktbilder:

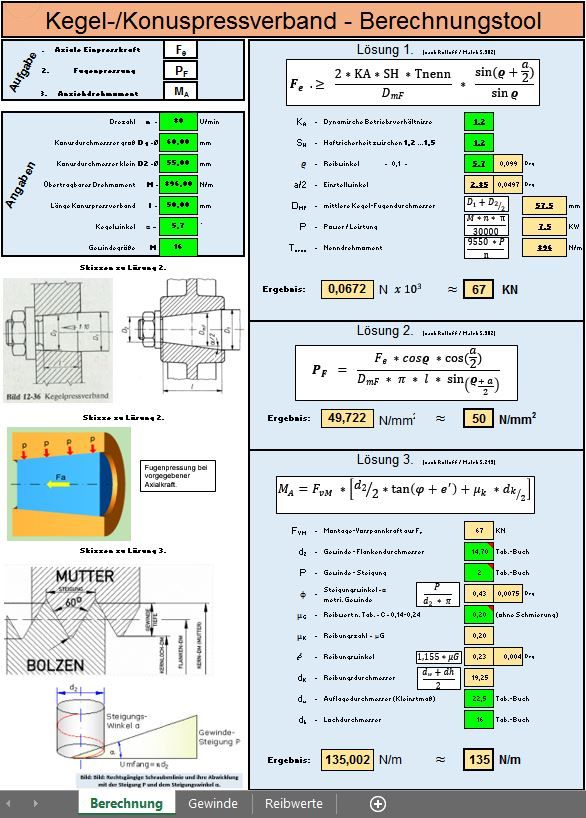

Kegel-/Konuspressverband_Bild1
Kegel-/Konuspressverband_Bild3
Bitte beachten Sie: Alle Vorlagen wurden durch unsere Fachredaktion sorgfältig überprüft. Wir können jedoch keinerlei Haftung oder Garantie für die individuelle Nutzung dieser Vorlagen übernehmen (siehe AGB).
